Serie ETD (traction)

Treuil de traction 570 à 22700 lb

Voici notre modèle de treuil électrique industriel pour les
applications de traction, tel que tir wagon et déplacement de chariot. Conçu pour répondre aux besoins les plus exigeants.

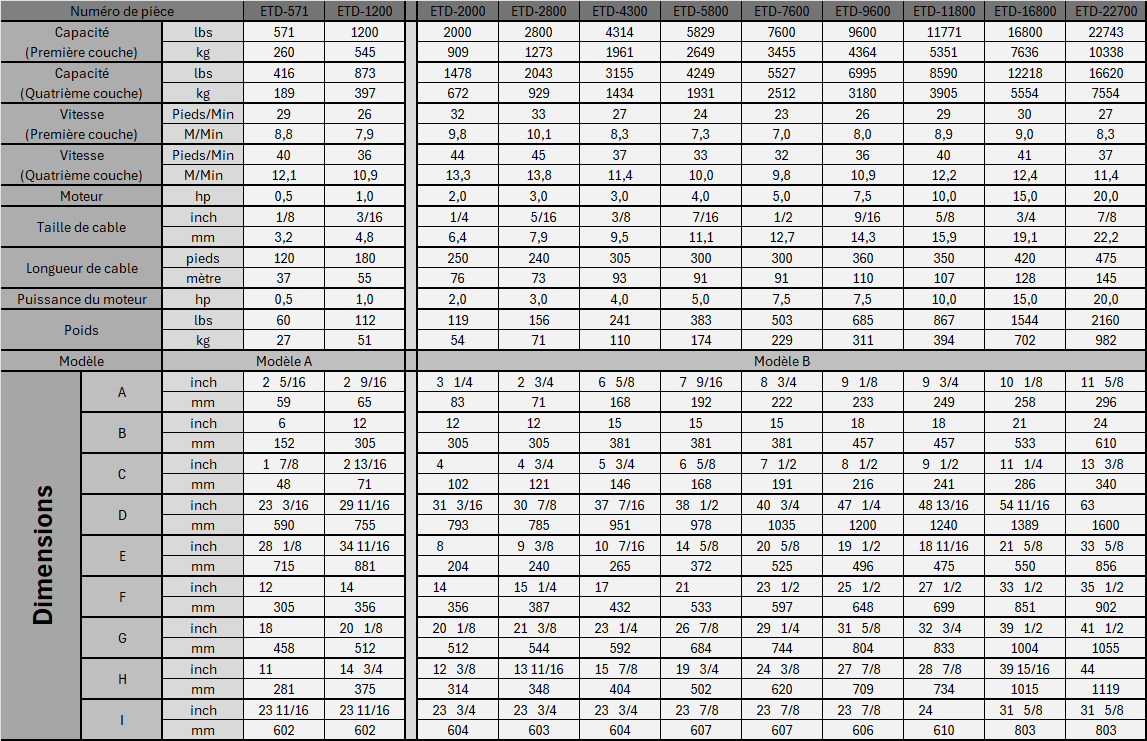

Spécifications Techniques ETD

  • Le treuil de la série ETD est conçue selon la norme ASME B30.7-2021, Winches: Safety Standard for Cableways, Cranes, Derricks, Hoist, Hooks, Jacks, and Slings.
  • Pour l’utilisation d’un câble avec un facteur de sécurité de 3,5:1.
  • Un ratio tambour/câble de 15:1 minimum.
  • Un moteur électrique courant alternatif triphasé à service continu. Différent voltage disponible (575V, 460V, 400V, 230V et autres)
  • Un réducteur à engrenage hélicoïdale avec un facteur de service de 1,0 minimum
  • Frein électromagnétique appliqué par ressort et dégagé lorsque que le moteur est activé.
  • Rouleau tensionneur pour maintenir le câble en place lorsqu’il n’y a pas de tension.
  • Roulement scellé.
  • Structure en acier, soudure selon CWB W47,1.
  • Finition peinture en poudre, couleur bleu.
  • Le câble est vendu séparément.

Options:

  • Kit hivernale 1 (huile synthétique, chauffe moteur, chauffage panneau électrique, protection corrosion frein).
  • Débrayage du tambour pour dérouler le câble manuellement.
  • Guide câble motorisé pour l’enroulement du câble uniforme.
  • Tambour rainuré

Panneau de contrôle (vendu séparément)

  • Boitier en acier peint gris NEMA 4.
  • Approuvé CSA.
  • Sectionneur.
  • Télécommande avec bouton monter, descendre et arrêt d’urgence, avec 10 pieds de fils.
  • Support pour fixation directement sur le treuil.

Option:

  • Boitier NEMA 4X en polycarbonate.
  • Boitier NEMA 4X en acier inoxydable.
  • Sélecteur pour contrôle locale et à distance.
  • Variateur de fréquence (vitesse variable, accélération progressive, limite de la capacité)

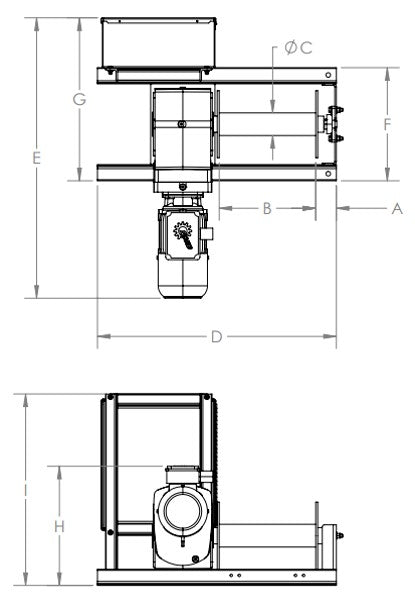

Dimensions Modèle A

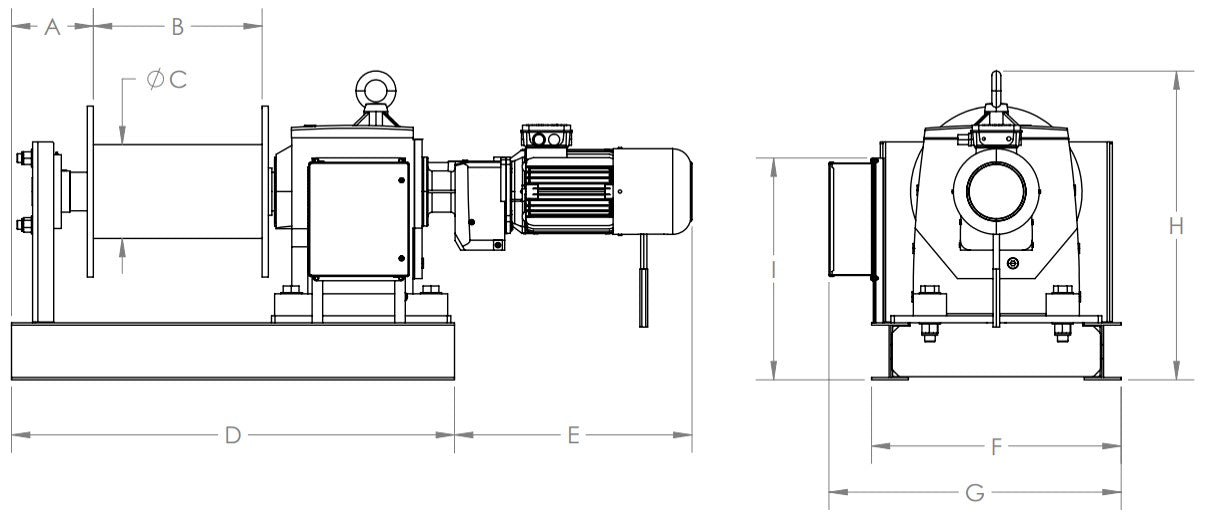

Dimensions Modèle B

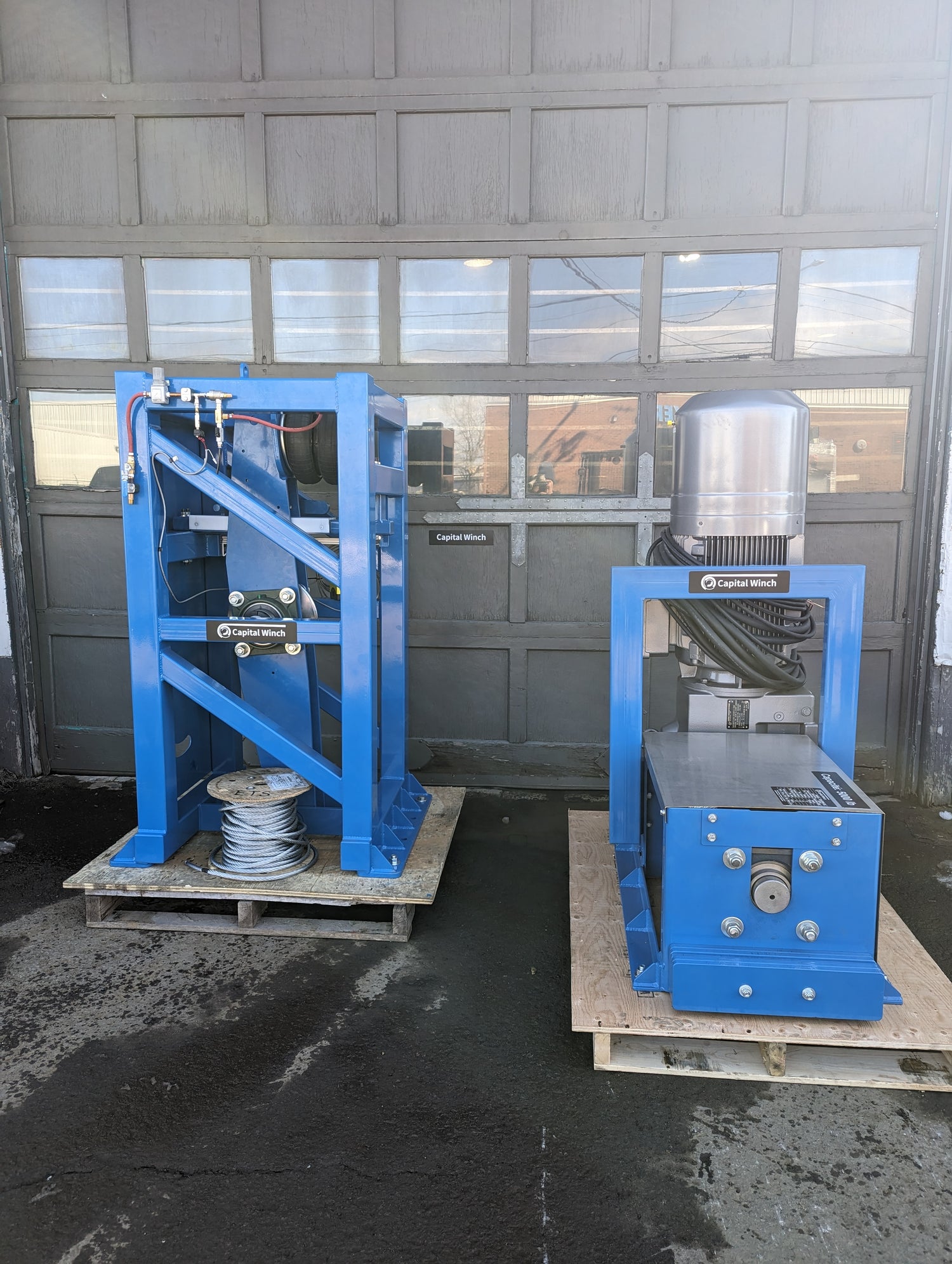

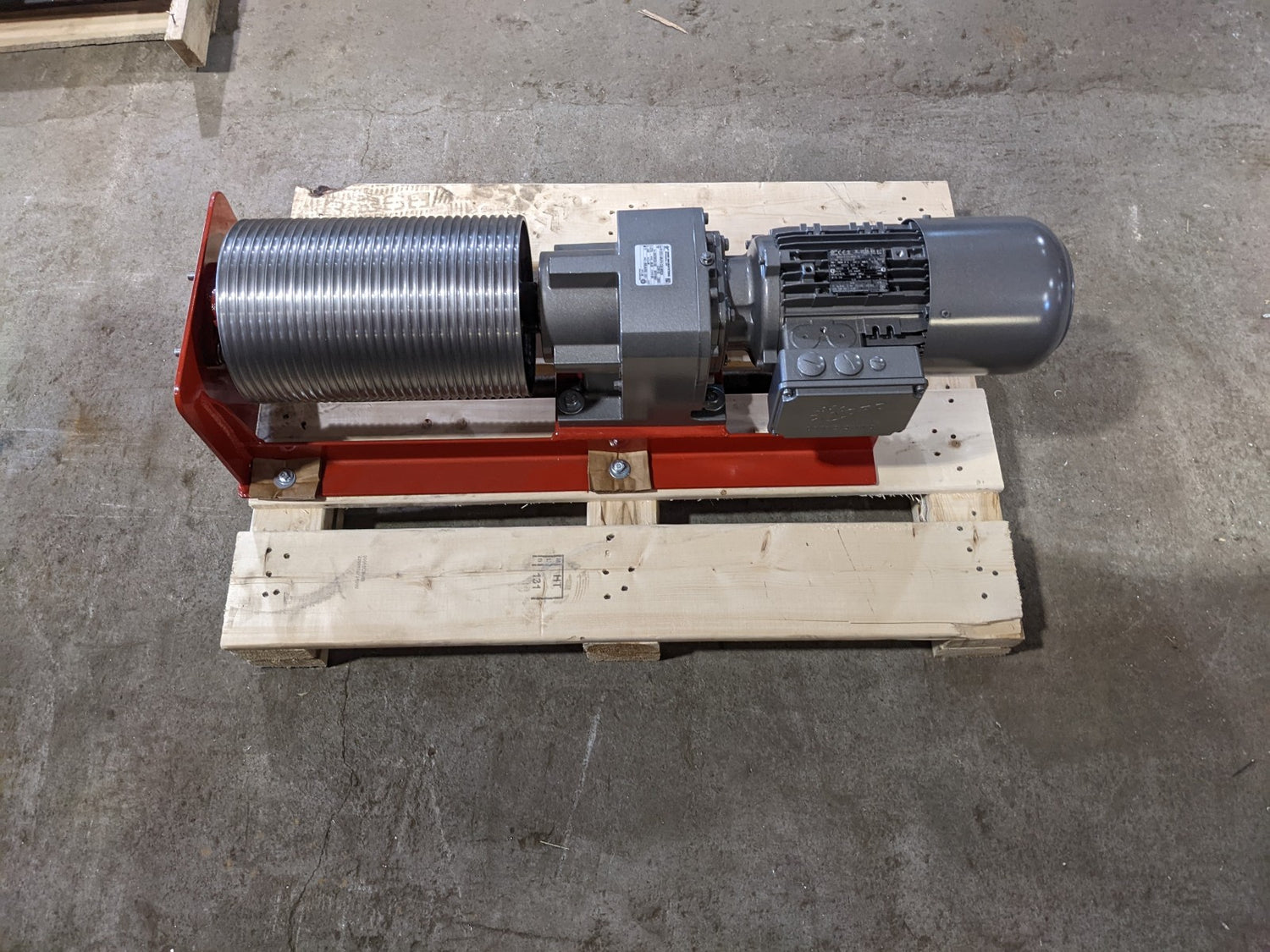

Réalisations
